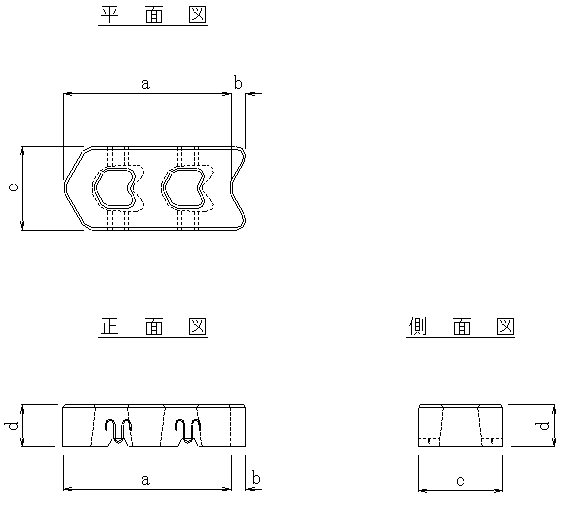

※鉄筋の配筋および吊鉄筋の詳細については、お問い合せ下さい。
| 規格 (t) |
実質量 (t) |
実重量 (kN) |
ｺﾝｸﾘｰﾄ 体積(m3) |
型枠面積 (m2) |
鉄筋量 (kg) |
吊鉄筋量 (kg) |
基本寸法(m) | |||
| a | b | c | d | |||||||
| 2t型 | 1.792 | 17.574 | 0.779 | 6.47 | 7.283 | 5.96 | 2.000 | 0.178 | 1.008 | 0.500 |
| 3ｔ型 | 2.668 | 26.164 | 1.160 | 8.39 | 23.038 | 6.96 | 2.300 | 0.221 | 1.160 | 0.550 |
| 4t型 | 3.600 | 35.304 | 1.565 | 10.26 | 29.546 | 7.96 | 2.560 | 0.259 | 1.290 | 0.600 |
注：実質量および実重量は、次式による。
実質量＝2.3（無筋コンクリートの密度）×体積
実重量＝9.80665×実質量

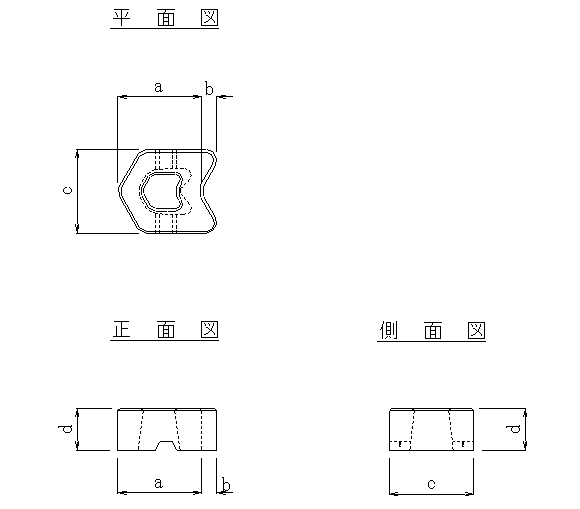

■ビーチロックＰ型 Ⅰ型 端部型
※吊鉄筋の詳細については、お問い合せ下さい。
| 規格 (t) |
実質量 (t) |
実重量 (kN) |
ｺﾝｸﾘｰﾄ 体積(m3) |
型枠面積 (m2) |
鉄筋量 (kg) |
吊鉄筋量 (kg) |
基本寸法(m) | |||
| a | b | c | d | |||||||
| 2/2t型 | 0.881 | 8.640 | 0.383 | 3.69 | － | 2.84 | 1.000 | 0.178 | 1.008 | 0.500 |
| 3/2ｔ型 | 1.318 | 12.925 | 0.573 | 4.78 | － | 3.28 | 1.150 | 0.221 | 1.160 | 0.550 |
| 4/2t型 | 1.783 | 17.485 | 0.775 | 5.87 | － | 3.72 | 1.280 | 0.259 | 1.290 | 0.600 |
注：実質量および実重量は、次式による。
実質量＝2.3（無筋コンクリートの密度）×体積
実重量＝9.80665×実質量

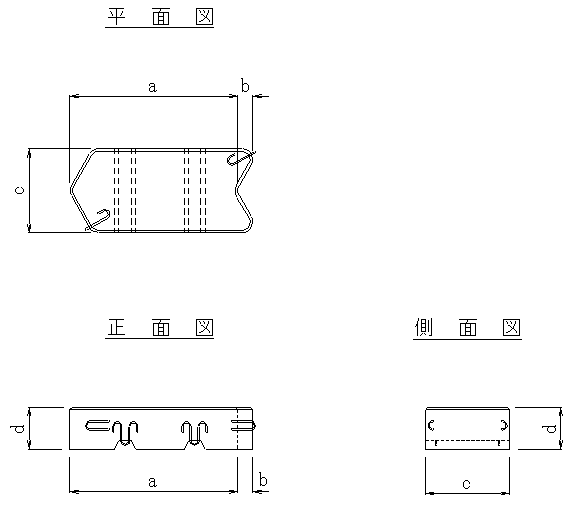

■ビーチロックＰ型 Ⅱ型 標準型
※吊鉄筋の詳細については、お問い合せ下さい。
| 規格 (t) |
実質量 (t) |
実重量 (kN) |
ｺﾝｸﾘｰﾄ 体積(m3) |
型枠面積 (m2) |
吊鉄筋量 (kg) |
基本寸法(m) | |||
| a | b | c | d | ||||||
| 2t型 | 2.192 | 21.496 | 0.953 | 5.53 | 6.44 | 2.000 | 0.178 | 1.008 | 0.500 |
| 3ｔ型 | 3.220 | 31.577 | 1.400 | 7.13 | 7.44 | 2.300 | 0.221 | 1.160 | 0.550 |
| 4t型 | 4.375 | 42.904 | 1.902 | 8.74 | 8.72 | 2.560 | 0.259 | 1.290 | 0.600 |
注：実質量および実重量は、次式による。
実質量＝2.3（無筋コンクリートの密度）×体積
実重量＝9.80665×実質量

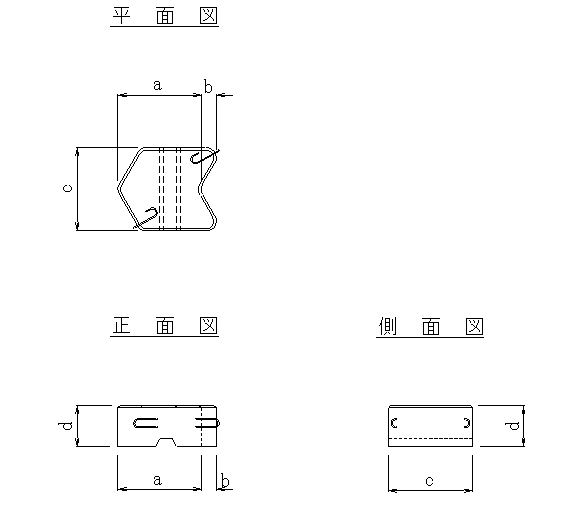

■ビーチロックＰ型 Ⅱ型 端部型
※吊鉄筋の詳細については、お問い合せ下さい。
| 規格 (t) |
実質量 (t) |
実重量 (kN) |
ｺﾝｸﾘｰﾄ 体積(m3) |
型枠面積 (m2) |
吊鉄筋量 (kg) |
基本寸法(m) | |||
| a | b | c | d | ||||||
| 2/2t型 | 1.083 | 10.621 | 0.471 | 3.22 | 3.04 | 1.000 | 0.178 | 1.008 | 0.500 |
| 3/2ｔ型 | 1.594 | 15.632 | 0.693 | 3.93 | 3.54 | 1.150 | 0.221 | 1.160 | 0.550 |
| 4/2t型 | 2.171 | 21.290 | 0.944 | 5.11 | 4.10 | 1.280 | 0.259 | 1.290 | 0.600 |
注：実質量および実重量は、次式による。
実質量＝2.3（無筋コンクリートの密度）×体積
実重量＝9.80665×実質量

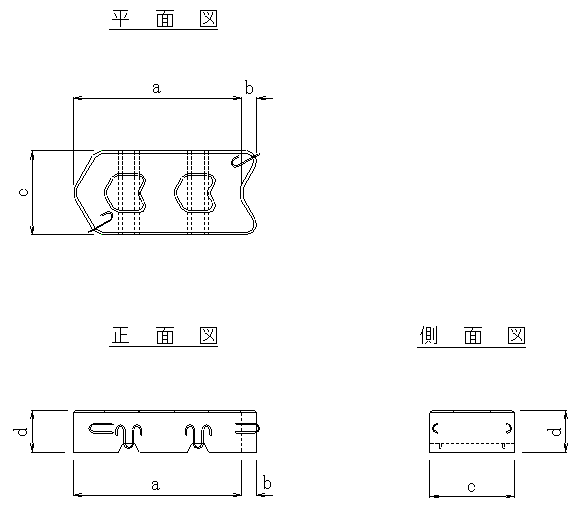

■ビーチロックＰ型 Ⅲ型 標準型
※吊鉄筋の詳細については、お問い合せ下さい。
| 規格 (t) |
実質量 (t) |
実重量 (kN) |
ｺﾝｸﾘｰﾄ 体積(m3) |
型枠面積 (m2) |
吊鉄筋量 (kg) |
基本寸法(m) | |||
| a | b | c | d | ||||||
| 2t型 | 2.169 | 21.271 | 0.943 | 5.57 | 6.44 | 2.000 | 0.178 | 1.008 | 0.500 |
| 3ｔ型 | 3.190 | 31.283 | 1.387 | 7.17 | 7.44 | 2.300 | 0.221 | 1.160 | 0.550 |
| 4t型 | 4.338 | 42.541 | 1.886 | 8.81 | 8.72 | 2.560 | 0.259 | 1.290 | 0.600 |
注：実質量および実重量は、次式による。
実質量＝2.3（無筋コンクリートの密度）×体積
実重量＝9.80665×実質量

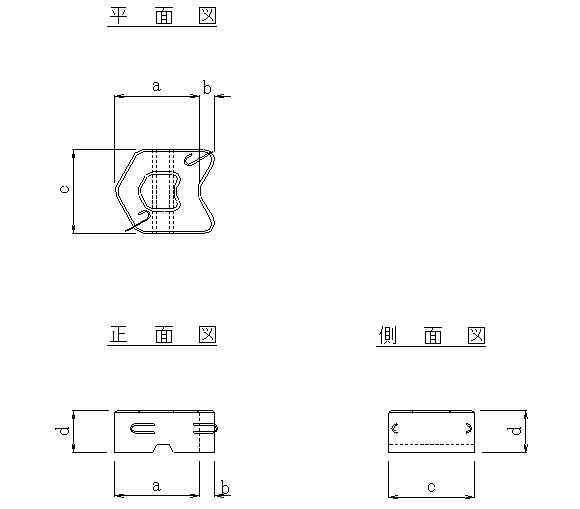

■ビーチロックＰ型 Ⅲ型 端部型
※吊鉄筋の詳細については、お問い合せ下さい。
| 規格 (t) |
実質量 (t) |
実重量 (kN) |
ｺﾝｸﾘｰﾄ 体積(m3) |
型枠面積 (m2) |
吊鉄筋量 (kg) |
基本寸法(m) | |||
| a | b | c | d | ||||||
| 2/2t型 | 1.070 | 10.493 | 0.465 | 3.24 | 3.04 | 1.000 | 0.178 | 1.008 | 0.500 |
| 3/2ｔ型 | 1.580 | 15.495 | 0.687 | 3.95 | 3.54 | 1.150 | 0.221 | 1.160 | 0.550 |
| 4/2t型 | 2.153 | 21.114 | 0.936 | 5.14 | 4.10 | 1.280 | 0.259 | 1.290 | 0.600 |
注：実質量および実重量は、次式による。
実質量＝2.3（無筋コンクリートの密度）×体積
実重量＝9.80665×実質量
■ビーチロックＰⅢ型(2t)Kタイプ
■ビーチロックＰⅢ型(2t)Kタイプ 法尻用
| 規格 (t) |
実質量 (t) |
実重量 (kN) |
ｺﾝｸﾘｰﾄ 体積（立方メートル) |
型枠面積 (平方メートル) |
埋込アンカー本数 （本/個） |
基本寸法(m) | |||||
| a | b | c | d | e | f | ||||||
| PⅢ型２tkタイプ | 2.190 | 21.47 | 0.952 | 5.50 | 3 | 2.000 | 0.178 | 1.000 | 0.115 | 0.500 | 0.125 |
| PⅢ型２tkタイプ法尻用 | 2.317 | 22.71 | 1.007 | 5.40 | 3 | 2.000 | 0.178 | 1.000 | 0.115 | 0.500 | − |
注：実質量および実重量は、次式による。
実質量＝2.3（無筋コンクリートの密度）×体積
実重量＝9.80665×実質量

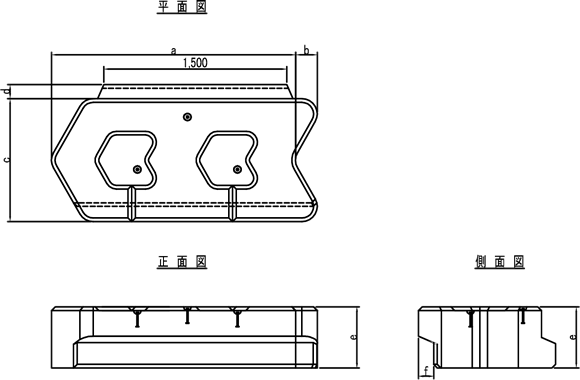

■ビーチロックiP型
※吊鉄筋の詳細については、お問い合せ下さい。
| 規格 (t) |
実質量 (t) |
実重量 (kN) |
ｺﾝｸﾘｰﾄ 体積(m3) |
吊鉄筋量 (kg) |
型枠面積 (m2) |
二次コンクリート量( ㎥/㎡) |
基本寸法(m) | |||||
| a | b | c | d | e | f | |||||||
| 2t型KF タイプ |
2.162 | 21.20 | 0.940 | 6.62 | 4.893 | 0,029 | 2.000 | 0.048 | 1.000 | 0.115 | 0.125 | 0.500 |
| 2t型KM タイプ |
2.107 | 20.66 | 0.926 | 6.62 | 4.814 | 0.043 | 2.000 | 0.048 | 1.000 | 0.115 | 0.125 | 0.500 |
注：実質量および実重量は、次式による。
実質量＝2.3（無筋コンクリートの密度）×体積
実重量＝9.80665×実質量
