トップ >  商品情報 > ビーチロック 説明 > 諸元表

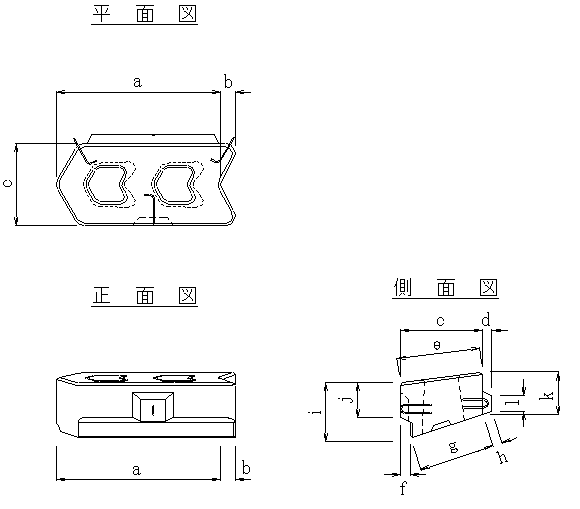

■ビーチロック Ⅰ型 標準型

※鉄筋の配筋および吊鉄筋の詳細については、お問い合せ下さい。

規格
(t)
実質量
(t)
実重量
(kN)
コンクリート
体積(m3)
型枠面積
(m2)
鉄筋量
(kg)
吊鉄筋量
(kg)
基本寸法(m)
a b c d e f g h i j k l
2t型 2.180 21.378 0.948 7.67 7.283 4.26 2.000 0.178 1.000 0.115 1.008 0.125 0.921 0.121 0.720 0.425 0.520 0.197
3t型 3.066 30.067 1.333 9.44 23.878 4.86 2.300 0.221 1.150 0.132 1.160 0.144 1.059 0.139 0.760 0.421 0.530 0.227
4t型 4.122 40.423 1.792 11.62 31.202 5.19 2.560 0.259 1.280 0.147 1.291 0.160 1.179 0.155 0.830 0.454 0.574 0.250

注:実質量および実重量は、次式による。
  実質量=2.3(無筋コンクリートの密度)×体積
  実重量=9.80665×実質量

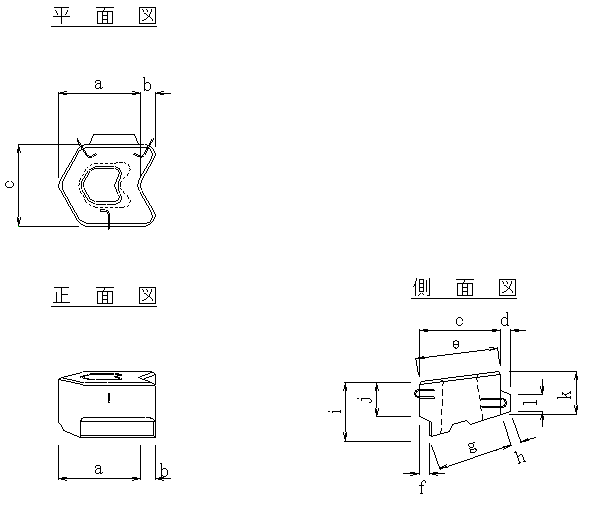

■ビーチロック Ⅰ型 端部型

※吊鉄筋の詳細については、お問い合せ下さい。

規格
(t)
実質量
(t)
実重量
(kN)
コンクリート
体積(m3)
型枠面積
(m2)
鉄筋量
(kg)
吊鉄筋量
(kg)
基本寸法(m)
a b c d e f g h i j k l
2/2t型 1.070 10.493 0.465 4.41 3.64 1.000 0.178 1.000 0.115 1.008 0.125 0.921 0.121 0.720 0.425 0.520 0.197
3/2t型 1.500 14.710 0.652 5.47 3.83 1.150 0.221 1.150 0.132 1.160 0.144 1.059 0.139 0.760 0.421 0.530 0.227
4/2t型 2.015 19.760 0.876 6.59 4.01 1.280 0.259 1.280 0.147 1.291 0.160 1.179 0.155 0.830 0.454 0.574 0.250

注:実質量および実重量は、次式による。
  実質量=2.3(無筋コンクリートの密度)×体積
  実重量=9.80665×実質量

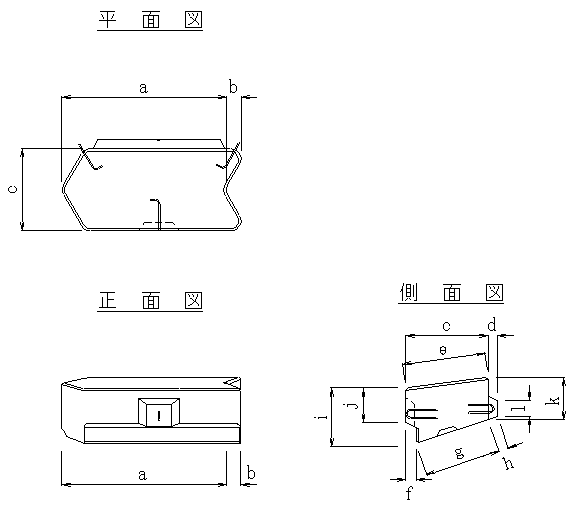

■ビーチロック Ⅱ型 標準型

※吊鉄筋の詳細については、お問い合せ下さい。

規格
(t)
実質量
(t)
実重量
(kN)
コンクリート
体積(m3)
型枠面積
(m2)
吊鉄筋量
(kg)
基本寸法(m)
a b c d e f g h i j k l
2t型 2.714 26.615 1.180 6.07 4.56 2.000 0.178 1.000 0.115 1.008 0.125 0.921 0.121 0.720 0.425 0.520 0.197
3t型 3.751 36.785 1.631 7.57 4.92 2.300 0.221 1.150 0.132 1.160 0.144 1.059 0.139 0.760 0.421 0.530 0.227
4t型 5.069 49.710 2.204 9.34 5.49 2.560 0.259 1.280 0.147 1.291 0.160 1.179 0.155 0.830 0.454 0.574 0.250

注:実質量および実重量は、次式による。
  実質量=2.3(無筋コンクリートの密度)×体積
  実重量=9.80665×実質量

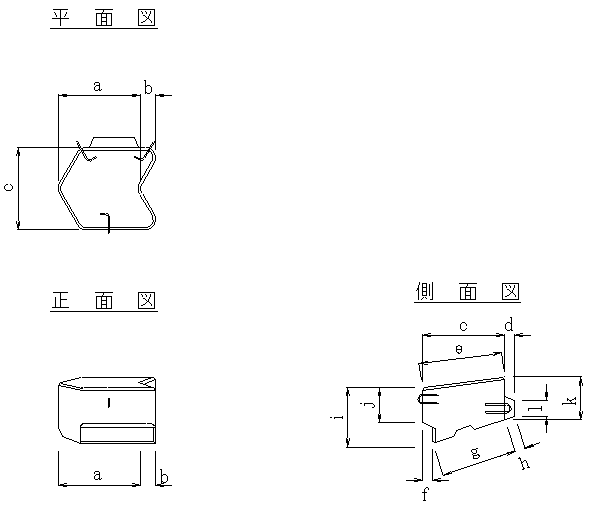

■ビーチロック Ⅱ型 端部型

※吊鉄筋の詳細については、お問い合せ下さい。

規格
(t)
実質量
(t)
実重量
(kN)
コンクリート
体積(m3)
型枠面積
(m2)
吊鉄筋量
(kg)
基本寸法(m)
a b c d e f g h i j k l
2/2t型 1.327 13.013 0.577 3.70 3.55 1.000 0.178 1.000 0.115 1.008 0.125 0.921 0.121 0.720 0.425 0.520 0.197
3/2t型 1.829 17.936 0.795 4.67 3.85 1.150 0.221 1.150 0.132 1.160 0.144 1.059 0.139 0.760 0.421 0.530 0.227
4/2t型 2.470 24.222 1.074 5.61 4.21 1.280 0.259 1.280 0.147 1.291 0.160 1.179 0.155 0.830 0.454 0.574 0.250

注:実質量および実重量は、次式による。
  実質量=2.3(無筋コンクリートの密度)×体積
  実重量=9.80665×実質量

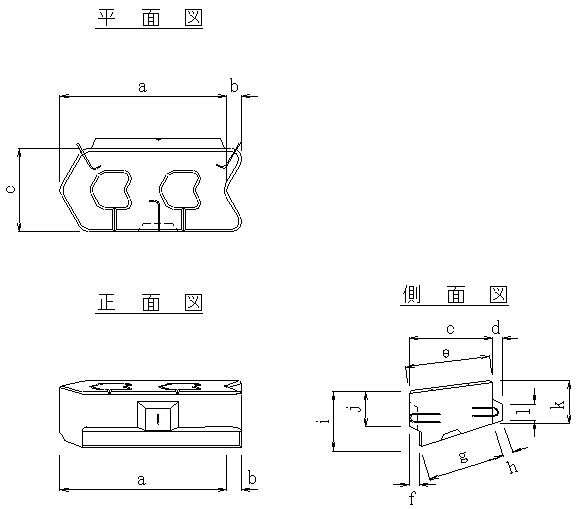

■ビーチロック Ⅲ型 標準型

※吊鉄筋の詳細については、お問い合せ下さい。

規格
(t)
実質量
(t)
実重量
(kN)
コンクリート
体積(m3)
型枠面積
(m2)
吊鉄筋量
(kg)
基本寸法(m)
a b c d e f g h i j k l
2t型 2.691 26.390 1.170 6.11 4.56 2.000 0.178 1.000 0.115 1.008 0.125 0.921 0.121 0.720 0.425 0.520 0.197
3t型 3.721 36.491 1.618 7.62 4.92 2.300 0.221 1.150 0.132 1.160 0.144 1.059 0.139 0.760 0.421 0.530 0.227
4t型 5.032 49.347 2.188 9.41 5.49 2.560 0.259 1.280 0.147 1.291 0.160 1.179 0.155 0.830 0.454 0.574 0.250

注:実質量および実重量は、次式による。
  実質量=2.3(無筋コンクリートの密度)×体積
  実重量=9.80665×実質量

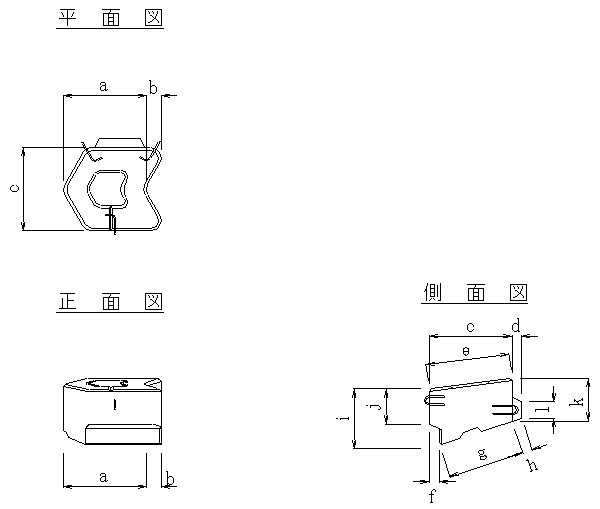

■ビーチロック Ⅲ型 端部型

※吊鉄筋の詳細については、お問い合せ下さい。

規格
(t)
実質量
(t)
実重量
(kN)
コンクリート
体積(m3)
型枠面積
(m2)
吊鉄筋量
(kg)
基本寸法(m)
a b c d e f g h i j k l
2/2t型 1.316 12.906 0.572 3.72 3.55 1.000 0.178 1.000 0.115 1.008 0.125 0.921 0.121 0.720 0.425 0.520 0.197
3/2t型 1.815 17.799 0.789 4.70 3.85 1.150 0.221 1.150 0.132 1.160 0.144 1.059 0.139 0.760 0.421 0.530 0.227
4/2t型 2.452 24.046 1.066 5.65 4.21 1.280 0.259 1.280 0.147 1.291 0.160 1.179 0.155 0.830 0.454 0.574 0.250

注:実質量および実重量は、次式による。
  実質量=2.3(無筋コンクリートの密度)×体積
  実重量=9.80665×実質量
