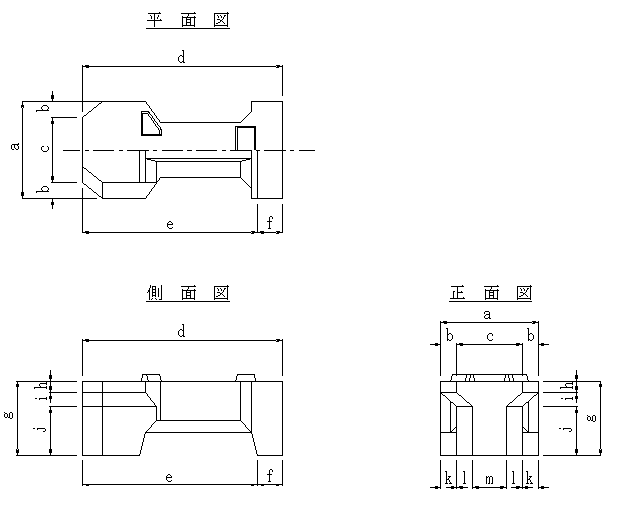

■タインブロック　Ａ型

※鉄筋の配筋および吊鉄筋の詳細については、お問い合せ下さい。
　 また、端部型もあります。

規格
(t)		 実質量
(t)		 実重量
(kN)		 ｺﾝｸﾘｰﾄ
体積(m3)		 型枠面積
(m2)		 鉄筋量
(kg)		 吊鉄筋量
(kg)
A10t型 10.026 98.321 4.359 17.07 64.71 15.24
A15ｔ型 15.316 150.199 6.659 23.37 92.67 17.04
A30t型 30.178 295.945 13.121 36.63 163.06 39.28

規格
(t)		 基本寸法(m)
a b c d e f g h i j k l m
A10t型 1.700 0.280 1.140 3.500 3.070 0.430 1.300 0.200 0.250 0.850 0.280 0.280 0.580
A15ｔ型 2.000 0.330 1.340 3.900 3.420 0.480 1.600 0.230 0.290 1.080 0.330 0.330 0.680
A30t型 2.500 0.420 1.660 4.900 4.260 0.640 2.000 0.280 0.360 1.360 0.420 0.420 0.820

注：実質量および実重量は、次式による。
　　実質量＝2.3（無筋コンクリートの密度）×体積
　　実重量＝9.80665×実質量

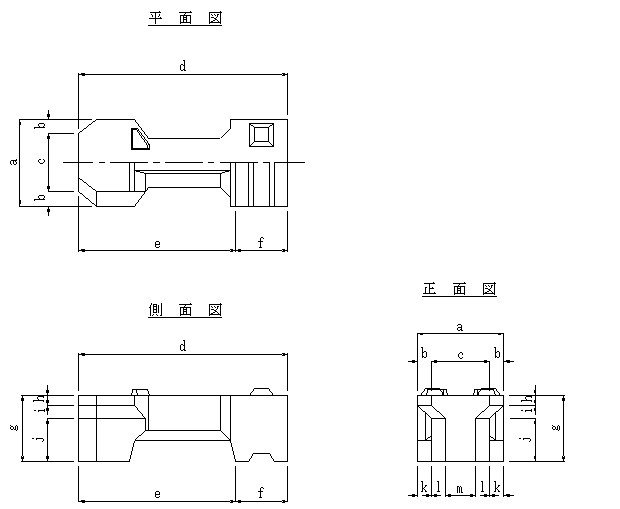

■タインブロック　Ｂ型

※鉄筋の配筋および吊鉄筋の詳細については、お問い合せ下さい。
　 また、端部型もあります。

規格
(t)		 実質量
(t)		 実重量
(kN)		 ｺﾝｸﾘｰﾄ
体積(m3)		 型枠面積
(m2)		 鉄筋量
(kg)		 吊鉄筋量
(kg)
B13t型 12.829 125.810 5.578 20.10 78.78 15.24
B20ｔ型 20.109 197.202 8.743 27.51 115.99 25.40
B40t型 39.868 390.972 17.334 43.20 215.46 70.68

規格
(t)		 基本寸法(m)
a b c d e f g h i j k l m
B13t型 1.700 0.280 1.140 4.100 3.070 1.030 1.300 0.200 0.250 0.850 0.280 0.280 0.580
B20ｔ型 2.000 0.330 1.340 4.600 3.420 1.180 1.600 0.230 0.290 1.080 0.330 0.330 0.680
B40t型 2.500 0.420 1.660 5.800 4.260 1.540 2.000 0.280 0.360 1.360 0.420 0.420 0.820

注：実質量および実重量は、次式による。
　　実質量＝2.3（無筋コンクリートの密度）×体積
　　実重量＝9.80665×実質量

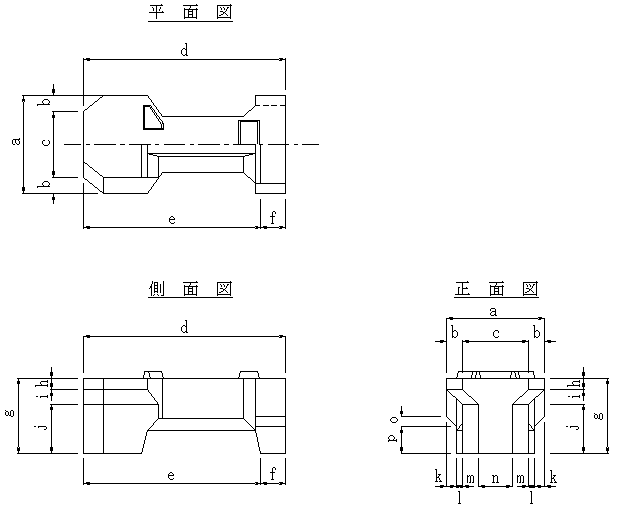

■タインブロック　Ａ型　透過型

※鉄筋の配筋および吊鉄筋の詳細については、お問い合せ下さい。
　 また、端部型もあります。

規格
(t)		 実質量
(t)		 実重量
(kN)		 ｺﾝｸﾘｰﾄ
体積(m3)		 型枠面積
(m2)		 鉄筋量
(kg)		 吊鉄筋量
(kg)
A10t透過型 9.814 96.242 4.267 16.62 64.71 15.24
A15ｔ透過型 14.980 146.904 6.513 22.74 92.67 17.04
A30t透過型 29.484 289.139 12.819 35.63 163.06 39.28


規格
(t)		 基本寸法(m)
a b c d e f g h i j k l m n o p
A10t透過型 1.700 0.280 1.140 3.500 3.070 0.430 1.300 0.200 0.250 0.850 0.170 0.110 0.280 0.580 0.170 0.460
A15ｔ透過型 2.000 0.330 1.340 3.900 3.420 0.480 1.600 0.230 0.290 1.080 0.200 0.130 0.330 0.680 0.200 0.570
A30t透過型 2.500 0.420 1.660 4.900 4.260 0.640 2.000 0.280 0.360 1.360 0.250 0.170 0.420 0.820 0.240 0.720


注：実質量および実重量は、次式による。
　　実質量＝2.3（無筋コンクリートの密度）×体積
　　実重量＝9.80665×実質量

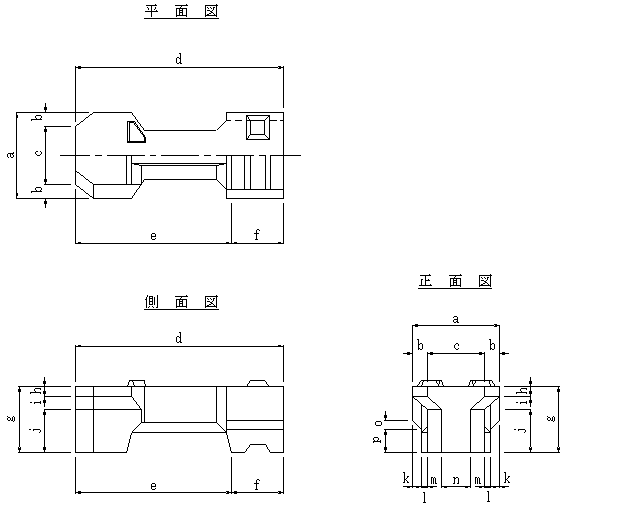

■タインブロック　Ｂ型　透過型

※鉄筋の配筋および吊鉄筋の詳細については、お問い合せ下さい。
　 また、端部型もあります。

規格
(t)		 実質量
(t)		 実重量
(kN)		 ｺﾝｸﾘｰﾄ
体積(m3)		 型枠面積
(m2)		 鉄筋量
(kg)		 吊鉄筋量
(kg)
B13t透過型 12.415 121.750 5.398 19.46 78.78 15.24
B20ｔ透過型 19.419 190.435 8.443 26.63 115.99 25.40
B40t透過型 38.447 377.036 16.716 42.52 215.46 70.68

規格
(t)		 基本寸法(m)
a b c d e f g h i j k l m n o p
B13t透過型 1.700 0.280 1.140 4.100 3.070 1.030 1.300 0.200 0.250 0.850 0.170 0.110 0.280 0.580 0.170 0.460
B20ｔ透過型 2.000 0.330 1.340 4.600 3.420 1.180 1.600 0.230 0.290 1.080 0.200 0.130 0.330 0.680 0.200 0.570
B40t透過型 2.500 0.420 1.660 5.800 4.260 1.540 2.000 0.280 0.360 1.360 0.250 0.170 0.420 0.820 0.240 0.720


注：実質量および実重量は、次式による。
　　実質量＝2.3（無筋コンクリートの密度）×体積
　　実重量＝9.80665×実質量
