■截頭型シェークブロック
規格 (t) |
実質量 (t) |
実重量 (kN) |
コンクリート 体積(m3) |
型枠面積 (m2) |

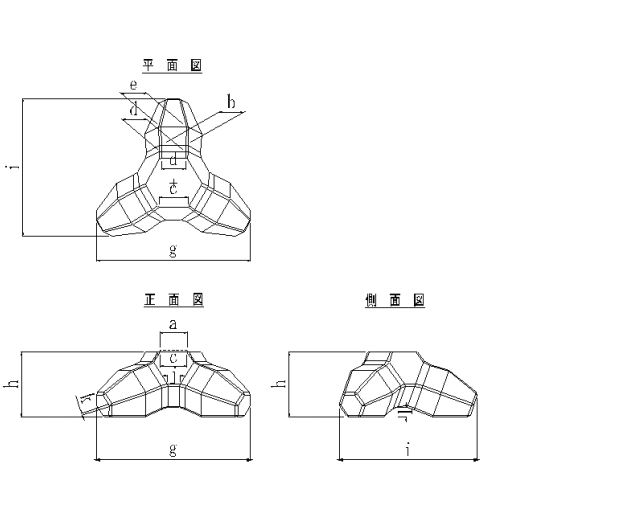

基本寸法(m) | |||||||||||
a | b | c | d | e | f | g | h | i | j | k | l | |||||
1.5 | 1.626 | 15.946 | 0.707 | 4.880 | 0.321 | 0.289 | 0.316 | 0.285 | 0.304 | 0.144 | 1.813 | 0.769 | 1.628 | 0.148 | 0.031 | 0.114 |
2.5 | 2.429 | 23.820 | 1.056 | 6.379 | 0.367 | 0.330 | 0.361 | 0.325 | 0.347 | 0.165 | 2.073 | 0.880 | 1.861 | 0.169 | 0.036 | 0.130 |
3.0 | 3.241 | 31.783 | 1.409 | 7.731 | 0.404 | 0.364 | 0.398 | 0.358 | 0.382 | 0.181 | 2.282 | 0.968 | 2.048 | 0.186 | 0.040 | 0.143 |
4.0 | 4.073 | 39.942 | 1.771 | 9.004 | 0.436 | 0.392 | 0.429 | 0.387 | 0.413 | 0.196 | 2.463 | 1.045 | 2.211 | 0.201 | 0.043 | 0.154 |
5.0 | 4.876 | 47.817 | 2.120 | 10.153 | 0.463 | 0.417 | 0.456 | 0.411 | 0.438 | 0.208 | 2.615 | 1.110 | 2.348 | 0.213 | 0.045 | 0.164 |
6.5 | 6.479 | 63.537 | 2.817 | 12.271 | 0.509 | 0.458 | 0.501 | 0.451 | 0.482 | 0.228 | 2.875 | 1.220 | 2.581 | 0.234 | 0.050 | 0.180 |
8.0 | 8.131 | 79.738 | 3.535 | 14.276 | 0.549 | 0.494 | 0.541 | 0.487 | 0.520 | 0.246 | 3.101 | 1.316 | 2.784 | 0.253 | 0.054 | 0.194 |
10.0 | 9.736 | 95.478 | 4.233 | 16.099 | 0.583 | 0.525 | 0.574 | 0.517 | 0.552 | 0.261 | 3.293 | 1.397 | 2.956 | 0.269 | 0.057 | 0.206 |
12.0 | 12.169 | 119.337 | 5.291 | 18.680 | 0.628 | 0.565 | 0.618 | 0.557 | 0.595 | 0.282 | 3.547 | 1.505 | 3.184 | 0.289 | 0.062 | 0.222 |
16.0 | 16.210 | 158.966 | 7.048 | 22.616 | 0.691 | 0.622 | 0.680 | 0.613 | 0.654 | 0.310 | 3.903 | 1.656 | 3.504 | 0.318 | 0.068 | 0.244 |
20.0 | 20.316 | 199.232 | 8.833 | 26.288 | 0.745 | 0.670 | 0.734 | 0.661 | 0.705 | 0.334 | 4.208 | 1.786 | 3.777 | 0.343 | 0.073 | 0.264 |
25.0 | 24.410 | 239.380 | 10.613 | 29.710 | 0.792 | 0.713 | 0.780 | 0.702 | 0.750 | 0.355 | 4.474 | 1.898 | 4.016 | 0.365 | 0.078 | 0.280 |
32.0 | 32.467 | 318.393 | 14.116 | 35.932 | 0.871 | 0.784 | 0.858 | 0.772 | 0.825 | 0.391 | 4.920 | 2.088 | 4.416 | 0.401 | 0.085 | 0.308 |
40.0 | 40.551 | 397.669 | 17.631 | 41.673 | 0.938 | 0.844 | 0.924 | 0.832 | 0.888 | 0.421 | 5.298 | 2.248 | 4.756 | 0.432 | 0.092 | 0.332 |
注:実質量および実重量は、次式による。
実質量=2.3(無筋コンクリートの密度)×体積
実重量=9.80665×実質量
截頭型シェークブロック カタログ
